■DJ61F-40P 低溫長軸截止閥 | |||||||
| |||||||
主要技術參數： | |||||||
公稱通徑： | 10~200mm | ||||||
公稱壓力： | 4.0MPa | ||||||
適用介質： | LNG、LO2、LN2、LAr | ||||||
適用溫度： | -196℃~+80℃ | ||||||
密封副形式： | 軟密封 | ||||||
連接形式： | 插焊 | ||||||
主要零件材料： | |||||||
閥體： | CF8 | ||||||
閥蓋： | 復合件 | ||||||
閥頂： | 06Cr19Ni10+PCTFE | ||||||
閥桿： | 06Cr19Ni10 | ||||||
密封圈： | PCTFE | ||||||

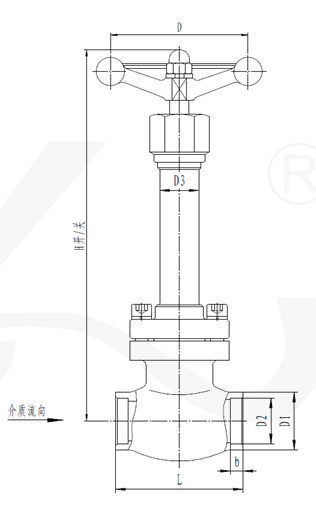

主要外形和連接尺寸
尺寸 產品代號 | DN | H開 | H關 | L | D | D1 | D2 | D3 | b |
350JF10 | 10 | 300 | 290 | 65 | 65 | 22 | 14.5 | 17.5 | 8 |
350JF15 | 15 | 300 | 290 | 65 | 65 | 26 | 18.5 | 17.5 | 8 |
350JF20 | 20 | 344 | 330 | 80 | 100 | 32 | 25.5 | 23.5 | 8 |
350JF25-1 | 25 | 344 | 330 | 90 | 100 | 42 | 32.5 | 23.5 | 8 |
350JF32 | 32 | 395 | 377 | 110 | 120 | 45 | 38.5 | 25 | 8 |
350JF40 | 40 | 395 | 377 | 110 | 120 | 58 | 45.5 | 25 | 8 |
350JF50 | 50 | 485 | 460 | 130 | 150 | 66 | 57.5 | 28 | 8 |
350JF65 | 65 | 497 | 475 | 180 | 175 | 78 | 70.5 | 31 | 15 |
350JF80 | 80 | 555 | 520 | 200 | 175 | 98 | 89.5 | 34 | 15 |
350JF100 | 100 | 572 | 530 | 220 | 250 | 128 | 108.5 | 44 | 15 |
350JF125 | 125 | 660 | 627 | 280 | 350 | 148 | 133.5 | 51 | 15 |
350JF150 | 150 | 670 | 623 | 350 | 350 | 170 | 159.5 | 50 | 30 |
350JF200 | 200 | 797 | 711 | 590 | 350 | 247 | 220 | 76 | 30 |
■DJ61F-40P 低溫長軸截止閥 | |||||||
| |||||||
主要技術參數： | |||||||
公稱通徑： | 50~250mm | ||||||
公稱壓力： | 4.0MPa | ||||||
適用介質： | LNG、LO2、LN2、LAr | ||||||
適用溫度： | -196℃~+80℃ | ||||||
密封副形式： | 軟密封 | ||||||
連接形式： | 對焊 | ||||||
主要零件材料： | |||||||
閥體： | CF8 | ||||||
閥蓋： | 復合件 | ||||||
閥頂： | 06Cr19Ni10+PCTFE | ||||||
閥桿： | 06Cr19Ni10 | ||||||
密封圈： | PCTFE | ||||||
主要外形和連接尺寸
尺寸 產品代號 | DN | H開 | H關 | L | D | D1 | D2 | D3 | b |
350JF50B | 50 | 485 | 460 | 130 | 150 | 66 | 57 | 28 | 6 |
350JF65B | 65 | 497 | 475 | 180 | 175 | 80 | 76 | 31 | 8 |
350JF80B | 80 | 555 | 520 | 200 | 175 | 98 | 89 | 34 | 8 |
350JF100B | 100 | 572 | 530 | 220 | 250 | 122 | 108 | 44 | 8 |
350JF125B | 125 | 660 | 627 | 280 | 350 | 148 | 133 | 51 | 12 |
350JF150B | 150 | 670 | 623 | 350 | 350 | 170 | 159 | 50 | 15 |
350JF200B | 200 | 797 | 711 | 590 | 350 | 245 | 219 | 76 | 20 |
350JF250B | 250 | 1100 | 955 | 650 | 350 | 290 | 273 | 76 | 20 |
